GB/T24195-2009金屬和合金的腐蝕 酸性鹽霧、“干燥”和“濕潤”條件下的循環加速腐蝕試驗

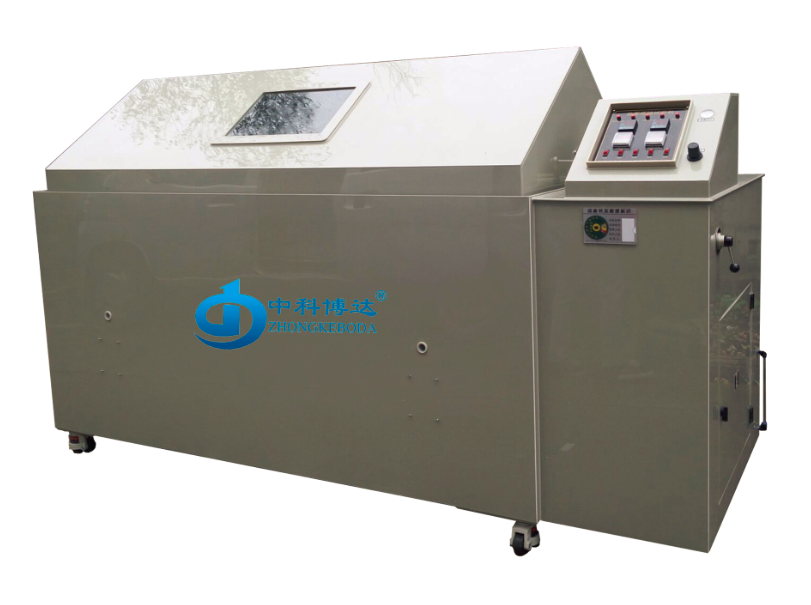

一、鹽霧箱
鹽霧箱的容積不小于0.4m³，BD/YWX-750及以上的型號。對于大容積箱體，需要確保在酸性鹽霧試驗期間，滿足酸性鹽霧的均勻分布。箱體的頂部要避免試驗時在其表面上凝結的液滴滴落在試樣表面。
箱體的尺寸和形狀應保證在鹽霧試驗期間，箱體中溶液的沉降量應滿足7.2的規定。

二、濕度和溫度控制
此控制系統保證鹽霧箱內溫度和濕度保持在規定的范圍內（見7.1）。溫度測量應在距離箱體內壁至少100mm處進行。

三、噴霧裝置
噴霧裝置由一個可控壓力和濕度的清潔空氣供應裝備、一個鹽水槽和一個或多個噴霧器組成。
供給到噴霧器的壓縮空氣應先經過過濾器，去除油質及固體物質。霧化壓力應控制在70kPa～170kPa，*好恒定在98kPa。

四、空氣飽和器
為防止霧滴中水分的蒸發，空氣在進入噴霧器之前應先經過水溫高于箱體內幾攝氏度的飽和塔進行濕化。
在酸性鹽霧試驗期間，根據所用壓力和噴霧器噴嘴類型確定合適溫度，并調整溫度確保箱體鹽霧沉降率以及沉降液濃度在規定范圍內（見7.2）。水位應自動調節，以確保足夠的濕度。
噴霧器應由惰性材料制成，例如玻璃或者塑料材料。折流板用來防止噴霧直接沖擊在試樣上。使用霧氣分散塔更有助于箱體內獲得穩定的鹽霧分布。給液槽中酸性鹽溶液的液位應自動維持一定水平，確保在試驗中能穩定輸送鹽霧。

五、鹽霧收集裝置
鹽霧箱內至少放兩個鹽霧收集器。由玻璃或者其他化學惰性材料制成清潔漏斗形狀，收集面積約為80cm²，插在量筒或者其他類似容器中。安裝鹽霧收集器的目的是為了確認鹽霧沉降量是否在規定范圍內（見7.2），它們應放置在箱內試樣放置區域，至少一個靠近噴嘴，一個遠離噴嘴，以確保收集到的只有鹽霧而不是試樣或者其他部位滴下的液體。

六、空氣干燥器
由加熱裝置和風扇組成，用于供給試驗“干燥”階段規定濕度的干燥空氣（見表2和表3）。

七、排氣系統
通過排氣系統將氣體從鹽霧箱中排出。要保證當通過建筑物的某個出口向戶外排放氣體時不會受到大氣反壓得影響。在排放氣體之前設備*好有合適的廢氣處理方式（參見附錄B）。

八、排水系統
試驗設備要有相應的排水系統，確保溶液不會直接排放到正常民用排水系統中。
